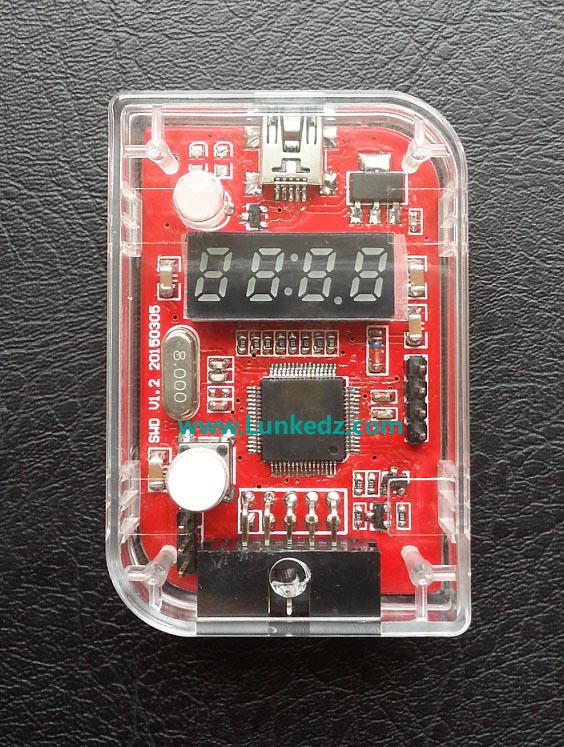

产品名称: | STM8 脱机烧写器 离线编程器 下载器(普通版) 【立即订购】 |
产品编号: | NO150710095001 |
产品价格: | 299 |
产品描述
一. 功能说明
1.设备基于SWIM接口脱机烧写器。
2.设备支持在线更新功能。支持后续新出的MCU。
3.设备使用USB HID通讯,免安装驱动。
4.部分FLASH烧写代码安全存放于设备的MCU中。
5.设备支持利用ID号加密,以及滚动码烧写。
6.设备本身可以设置密码,防止篡改烧写器配置。
7.设备可以限制烧写次数,实时显示烧写次数。
8.设备支持外部按键,可以多台联机烧写。
9.烧写器实时显示烧写百分比。
10.设备提供3.3V,5V的输出,电流大于500MA。VT电压可以设置自动。
二. 显示说明
1.指示灯:绿灯表示烧写正确,红灯表示烧写失败。烧写过程同时亮。
2.数码管:待机时显示剩余烧写次数,烧写时显示烧写进度百分比(F-XX,P-XX),F表示没加密MCU,P表示已加密MCU。
三. 在线更新
1.先按住编程键不放,再设备上电,一直到显示boot.
2.打开PC软件,连接设备,点工具-升级菜单,打开升级文件,点升级按钮即可。
四. 支持芯片
1.STM8S系列。
2.STM8L系列。
3.STM8AF系列。
4.STM8AL系列。
5.STM8T系列。
五. 引脚说明
1.VT(电压1.8-5V)。
2.NC
3.VT(电压1.8-5V)。
4.NC
5.SWIM
6.GND
7.GND
8.+5V输出(Imax=500MA)
9.RESET
10.KEY(外部编程按钮,接3-5V,可以支持多台连接)
