24Cxx系列EEPROM 离线编程器

电脑端软件下载地址：http://www.lunkedz.com/resource/OffLIneSetup.rar

 使用说明书：http://www.lunkedz.com/resource/24CxxUserManual_A.pdf

高级板新增功能

1. 显示采用128*64的OLED。
2. 增加蜂鸣器。
3. 支持多镜像，最多16个程序。
4. VT脚采用专用IC增加过流，短路保护。
5. 每字节对比和CRC32双重检验，更稳定，可靠。

定制版说明

1. 在高级版的基础增加烧写成功失败信号。
2. 正在烧写：2脚低电平，4脚低电平。
3. 烧写成功：2脚高电平，4脚低电平。
4. 烧写失败：2脚低电平，4脚高电平。
5. 低电平电压为0V,高电平电压为VT脚电压。
6. 其它功能需要定制版，请协商。

一. 功能说明

1. 设备基于I2C总线的脱机烧写器。
2. 设备支持在线更新功能。支持后续新出的MCU。
3. 设备使用USB HID通讯，免安装驱动。
4. 部分FLASH烧写代码安全存放于设备的MCU中。
5. 设备支持利用ID号加密，以及滚动码烧写。
6. 设备本身可以设置密码，防止篡改烧写器配置。
7. 设备可以限制烧写次数，实时显示烧写次数。
8. 烧写器实时显示烧写百分比。
9. 设备提供3.3V的输出，电流大于500MA。VT电压可以设置自动。

二. 显示说明

1. 指示灯：绿灯表示烧写正确，红灯表示烧写失败。烧写过程同时亮。

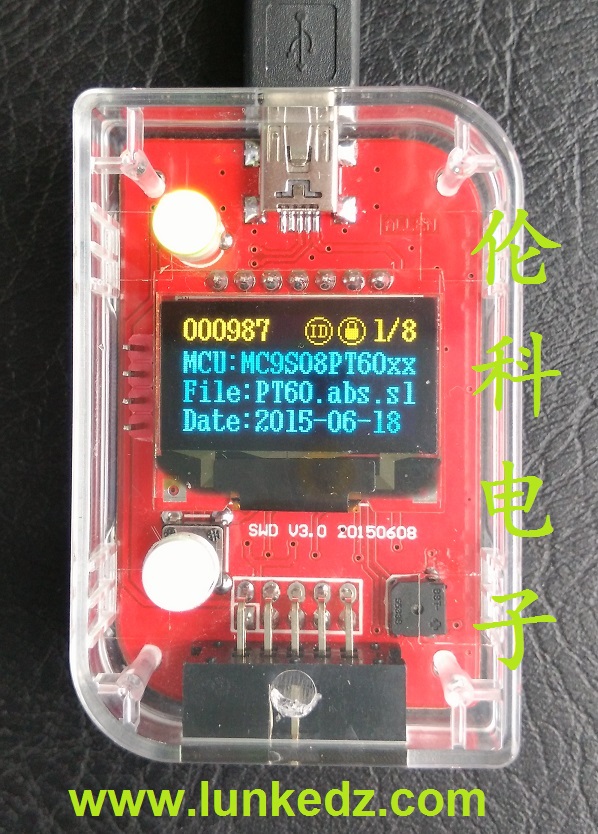

2. OLED显示屏：待机时显示剩余烧写次数，MCU型号，烧写文件名，日期等信息，烧写时显示烧写进度百分比（F-XX,E-XX），F表示烧写FLASH，E表示烧写EEPROM。
3. 图标说明：表示已使能EEPROM写入,1/8表示当前镜像和总镜像个数。

 三. 在线更新

1. 先按住编程键不放，再设备上电，一直到显示"升级模式！".
2. 打开PC软件，连接设备，点工具-升级菜单，打开升级文件，点升级按钮即可。

四. 镜像切换

1. 设备上电后，长按编程键，一直到蜂鸣器“嘀”一声。
2. 短按按键，切换镜像。
3. 长按编程键退出或等待自动退出。

 五. 支持芯片

1. 24Cxx系列。

六. 引脚说明

1. 1.VT(电压1.8-5V)
2. 2.NC
3. 3.SDA
4. 4.NC
5. 5.SCL
6. 6.GND
7. 7.GND
8. 8.+5V输出（Imax=500MA）
9. 9.RESET
10. 10.KEY（外部编程按钮，接3-5V，可以支持多台连接）

七. 连接目标说明

1. 基本引脚：VT,SDA,SCL,GND。
2. 3.3V系统， VT脚使能3.3V输出即可输出。
3. 其它系统电压或者目标板子电流大于500MA，建议采用目标板自供电，VT脚设置输入。

售后说明：

1.快递送到货后一月内免邮免零件费保修,一年内免零件费不免邮保修.(按键，接口, 外壳破损及显示器碎裂不在保修范围)
